通過感應無線充電為電池充電是一種非常流行的應用方法，并受到了人們使用的贊賞。在這里，我們將研究如何使用相同的概念制作鋰電池無線充電電路。任何涉及有線網絡或電纜的電氣系統都可能非常麻煩。

鋰電池?zé)o線充電背景

今天，世界正變得越來越高科技，電氣系統也正在過渡到更好，更輕松，從而為我們提供了更多便利。感應式功率傳輸是這樣一種有趣的概念，它無需使用電線或無線即可促進功率傳輸。

顧名思義，感應式功率傳輸是一個過程，通過該過程，一定數量的功率通過空中從空中傳遞到另一個固定的位置而無需使用導體，就像無線電信號或手機信號的傳輸一樣。

但是，這個概念聽起來并不容易，因為在手機和收音機中，傳輸?shù)墓β蕛H幾瓦特，因此變得相當可行，但可以通過無線方式傳輸功率，從而可以為大電流供電設備是完全不同的球類游戲。

在這里，我們討論的是幾瓦或幾百瓦的功率，需要在不使用導線的情況下沒有耗散地傳輸，這一點很難實現。

然而，研究人員正在竭盡全力找到合適的裝置，這些裝置可能恰好適合成功地實現上述概念。

以下幾點概述了該概念，并幫助我們了解了上述過程的實際發生方式：眾所周知，感應是一個過程，在該過程中，電能從一個位置傳輸?shù)搅硪晃恢枚鴽]有直接連接。

最好的例子是我們的常規變壓器，其中輸入AC施加在其一個繞組上，并且通過磁感應在另一繞組上接收感應功率。

但是，變壓器內部兩個繞組之間的距離很小，因此動作非常方便有效。

當需要在較遠的距離執行該過程時，任務會變得有些復雜。通過評估感應概念，我們發現基本上有兩個障礙使功率傳輸變得困難且效率低下，特別是隨著感應目的地之間距離的增加。

第一個障礙是頻率，第二個障礙是繞組芯中產生的渦流。這兩個參數成反比，因此直接相互依賴。

阻礙訴訟程序的另一個因素是卷芯材料，而卷芯材料又直接影響上述兩個參數。

通過以最有效的方式仔細確定這些因素的尺寸，可以大大延長感應裝置之間的距離。

為了以上述方法可以進行鋰電池?zé)o線充電，我們首先需要一個交流電，這意味著需要傳輸?shù)墓β时仨毷敲}動電流。

當施加到繞組上時，該電流頻率產生渦流，該渦流是與施加的電流相反的反向電流。

產生更多的渦流意味著通過鐵心加熱降低效率并增加功率損耗。然而，隨著頻率增加，渦流的產生成比例地減少。

同樣，如果使用鐵氧體材料代替?zhèn)鹘y(tǒng)的鐵沖壓件，則繞組的鐵芯有助于進一步減小渦流。

因此，為了以最有效的方式植入上述概念，我們需要使源功率的頻率較高，約為幾千赫茲，并使用以鐵氧體為核心的輸入感應系統。

希望這可以在很大程度上解決該問題；至少是為了提出用于鋰離子電池的感應充電電路的建議項目。

鋰電池?zé)o線充電工作原理

警告——電路未與交流電源隔離，因此如果在通電條件下觸摸會極度危險。

此無線手機充電器電路是我設計的，但尚未經過實際驗證，因此，建議讀者作為參考。

通過以下幾點可以理解該電路：

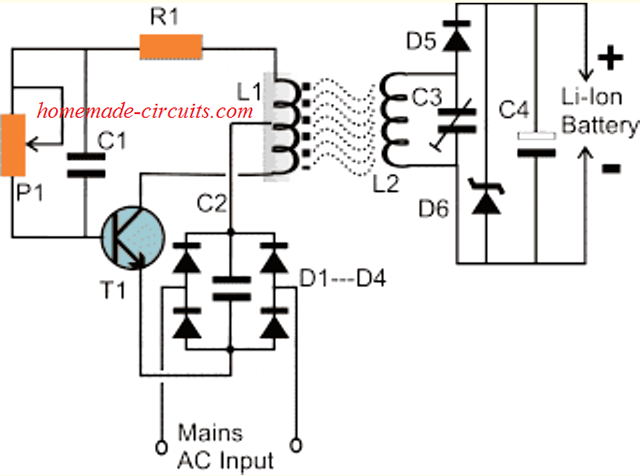

參照上圖，我們看到兩個單元，一個是基本模塊或發送模塊，另一個是接收模塊。

如上一段所述，基礎繞組的芯材料是尺寸相對較大的鐵氧體E芯。安裝在E芯內的線軸具有一個單級，纏繞有100匝24 SWG超級漆包銅線。

從繞組的第50個繞組匝中抽出一個中心抽頭。上述線圈或變壓器連接到由晶體管T1，預設P1和相應的電阻和電容組成的振蕩電路。

預設用于通過繞組將頻率增加到最佳水平，需要進行一些實驗。將直流電壓饋入電路以啟動所需的振蕩，該振蕩直接通過對交流市電進行整流和濾波而得出。

在施加DC時，電路開始振蕩，并且來自高頻電感器的振蕩向空氣中逸出了相當長的距離，因此對于所建議的電感接收，必須將其收回。

接收單元還集成了一個電感，該電感由空芯的50匝21 SWG超級漆包銅線組成，該電感器成為一種天線，用于預測從基本電路釋放的功率波。電容器C3是可變電容器，用于無線電?？梢試L試進行調整。

它用于調整接收，直到達到諧振點，并且L2隨發射波進行最佳調諧。這立即提高了L2的輸出電壓，并變得最適合充電要求。

D6和C4是整流組件，最終將AC信號轉換為純DC。

當距離很近時，來自下部基本單元的感應會在接收線圈內部感應，感應的頻率會在接收器電路內部進行適當?shù)恼骱蜑V波，并用于為連接的鋰離子電池充電。

可以在輸出兩端連接一個LED，以便在任何時間點立即獲得無線電力傳輸強度的指示。

注意：上面說明的鋰電池無線充電電路僅基于我的假設；在使用討論的概念和電路時，強烈建議讀者注意。

制作此感應式電池?zé)o線充電電路需要以下部件：

R1 = 470歐姆，

R2 = 10K，1Watt，

C1 = 0.47uF / 400V，非極性，

C2 = 2uF / 400V，非極性
C3 =可變組合式電容器，

C4 = 10uF / 50V，

D1 --- D5 = 1N4007，

D6 =等于電池電壓1瓦特

T1 = UTC BU508 AFIL1 = 100匝，25 SWG，中心抽頭，盡可能大的鐵氧體E型芯L2 = 50疊匝，20 SWG，直徑2英寸，空芯
